El ambiente de trabajo del software TRiLOGI 5.3 es completamente sobre redes e Internet. Por lo tanto la descarga de programas a los PLCs se puede hacer en la red de área local, de forma remota utilizando Internet y de forma directa desde un computador personal local.
El procedimiento descrito a continuación permite realizar la descarga directa desde un PC local:
1. Conecte la alimentación del PLC
2. Conecte el PLC al puerto serial de comunicaciones del computador (usualmente es el COM1)
3. Entre al TRILOGI 5.0 y en el menú File seleccione Open (Local Drive) y seleccione el programa que desee cargar al PLC.

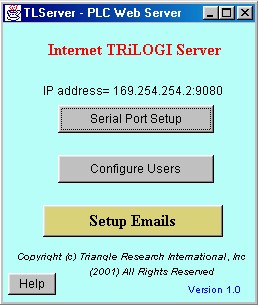

4. Vaya al Explorador de Windows y ejecute el TLServer. La siguiente imagen muestra la apariencia del TLServer. Si es la primera vez que lo va a ejecutar debe configurar una cuenta de usuario.

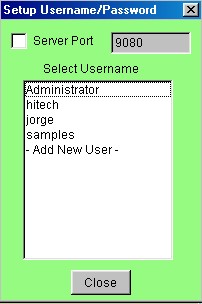

5. Para configurar una cuenta de usuario, haga click en el botón Configure Users y presione Enter. Le aparecerá una ventana similar a la siguiente, donde se muestran todas las cuentas de usuario que tenga establecidas:
6. Haga doble click en Add New User. Se abrirá una ventana en la cual se le pide el nombre de usuario, la contraseña y el nivel de acceso que se debe dejar en programador.
5. Entre de nuevo al TRiLOGI 5.3 y vaya al menú Controller y haga click en Program Transfer To PLC.
6. En la caja de texto ID(Hex) digite 01.
7. Digite su nombre de usuario y contraseña y haga click en el botón OK. Comenzará a transferirse el programa al PLC. Una vez transferido, se le preguntará si desea resetear las salidas a lo que puede responder que si.
8. Una vez hecho todo lo anterior puede comenzar a realizar el monitoreo en línea. Para esto, diríjase al menú Controller y seleccione On Line Monitoring. Puede manipular todas las entradas y las salidas directamente desde el computador y así probar el funcionmiento del programa.
