PLCs con WINDOWS CE




Controlador Compacto con Windows CE





Le damos la bienvenida a un concepto revolucionario en automatización!




Integración de un

PC y un PLC

Para obtener lo mejor de ambos mundos!


Si usted necesita…
  • Un SCADA
  • Un PLC
  • Un Computador Normal/Industrial
  • Una licencia de Windows
  • Llevar datos a la RED de la empresa


Solo necesita un WinPac…

…para tenerlo todo!




Simplemente observe las características que no encontrará en otro PLC

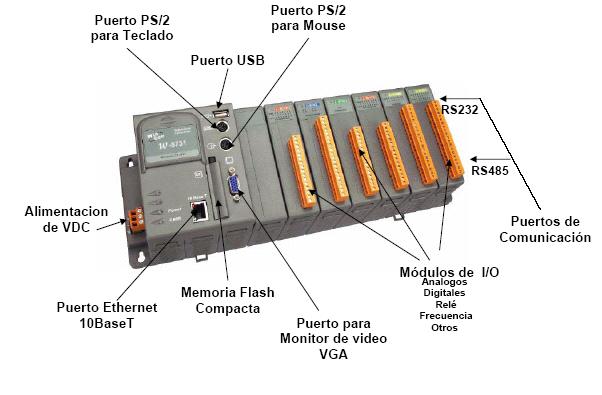

Características:

  • CPU INTEL Strong Arm 206MHZ
  • SRAM de 64MB
  • Memoria Flash de 32MB
  • EEPROM de 16KB
  • Número serial único de hardware de 64Bits
  • Temporizador Watchdog interior
  • Reloj de Tiempo Real
  • Ranura de compact flash (CF)
  • FRnet (Opcional)
  • Ranuras de Expansión: 3 o 7 Alimentación de 10-30VDC no regulado, 20 Vatios.
  • Temperatura de operación de -25°C to + 75°C
  • Dimensiones:
    • 3 ranuras: 418x110x75.5mm
    • 7 ranuras: 418x110x75.5mm
  • Funciones interiores SQL Client, EXCEL y GPRS.
  • Humedad del 5 al 95%
  • Un Puerto VGA :
    • 340x240x16 Pixels
    • 640x480x16 (default)
    • 1024x768x16 Pixels
  • Dos Puertos PS/2 para teclado y Mouse
  • Un puerto USB para Drive o Mouse
  • Un puerto Com1 para Módulos seriales en las ranuras
  • Un puerto Com2 RS232
  • Un puerto Com3 RS485

Una simple ecuacion con un resultado sorprendente


Los usuarios de PLCs encontrarán HMI, Lógica de Control y SCADA... Todo bajo ambiente Windows

Los usuarios de computadores (PCs) encontrarán una plataforma robusta para ambientes hostiles con el confiable Windows CE.net





Nuestro WinPac y Microsoft

Microsoft ha iniciado la promoción de nuestro WinPac con la mejor solución para Windows CE.net en la industria de la Automatización

Y han mostrado el WinPac en muchos shows incuyendo este en Microsoft Windows Embedded Developers' Conference 2004 en San Diego.



Como se ordena un WINPAC

Todos nuestros controladores con WindowsCE 4.1 tienen la siguiente configuración:

CPU de 206MHz, Intel Strong ARM, SRAM de 64MB, Memoria Flash de 32MB , EEPROM de 16KB, Reloj de Tiempo Real, Un puerto Ethernet 10BaseT, Un puerto de Video, 2 Puertos PS/2 para Mouse y Teclado, una ranura de Flash compacta con Memoria de 128MB , un puerto 1.1USB y Windows CE 4.1 pre-instalado. La temperatura de operación es de -25°C to +75°C

Para programar :

Puede desarrollar su propia aplicación usando VB.Net, VC.Net o C++ para Windows CE o puede usar un software de Desarrollo:

Indusoft: Para tener el SCADA

ISaGRAF: Para escribir el programa de control

Descargue nuestro brochure de 13 páginas


Que se necesita para trabajar con WinPac



Software de programación

Si usted tiene muy buenos conocimientos en software, usted puede hacer su programa en Visual Basic o C++ y luego compilarlo para Windows Ce. Nosotros le proporcionaremos los DLL para acceder los módulos de IO. Esto le puede bajar los costos pero le tomara mas tiempo para tener su aplicación finalizada

Si desea una labor mas rápida, fácil y practica, le sugerimos usar nuestras licencias Run-time para Control y SCADA, preinstaladas en su CPU Wincon. Usted deberá comprar las licencias básicas de Desarrollo, acorde con el tamaño de su aplicación.

Una licencia Run time es la que se instala con la aplicación, en este caso dentro de la CPU del Wincon. Una licencia de Desarrollo, es la que usa quien hace, diseña o modifica la aplicación (Run-time) y se instala en un computador normal.

Para el Control, las licencias de Run-time y Desarrollo básicas ofrecidas son de 16, 32, 64 y 256 (Entradas/Salidas). No se toman en cuenta los elementos interiores como reles, contadores, temporizadores, memoria, ni los módulos seriales, etc).

Para el SCADA, las licencias de Run-time y Desarrollo se especifican en TAGs . Una entrada, salida, variable, operación constituye un TAG. Las licencias SCADA pueden ser de 150, 1500, 4000, 64000 tags o de un numero ilimitado.

Cada licencia posee un número dado de drivers de comunicación, los cuales le permiten comunicarse con otros equipos a través de un protocolo particular.

Las licencias de 150 tags permiten un driver, la de 1500 permite 3 y la de 4000 permite 5. Estos drivers son seleccionados por el usuario y pueden ser cambiados en cualquier momento.



Ordenando la CPU

 Nuestras CPUs pueden ser de una o cuatro ranuras y se puede ordenar de una manera muy facil.

Con Windows CE: Programa en VB o C++

Con Windows CE + SCADA + Control:Especificar el numero de tags y el numero de I/O

Por ejemplo:

- WP-8146-1500 - 1 slot base, Indusoft 1500 tags and ISaGRAF Windows CE Controller.

- WP-8441 4slotbase,520MhzCPU,48MBFlash,128MBSDRAM,VGAPort,1GBMicro SD, 10 /100 MB Ethernet Ports, USB Port and 4 Serial ports.

- WP-8446 4 slot base, Indusoft 300 tags and ISaGRAF Windows CE Controller.

- WP-8446-1500 4 slot base, Indusoft 1500 tags and ISaGRAF Windows CE Controller.

OrdenandoEntradas y Salidas

Existen todo tipo de módulos de entradas y salidas. Unas referencias se conectan directamente en las ranuras de la CPU y otras por el puerto serial. Estos últimos son módulos universales y pueden hacer que su aplicación sea mas practica, por ejemplo en casos donde la longitud de la maquina obligue a tener cables muy largos para la conexión de sensores, suitches, reles etc.

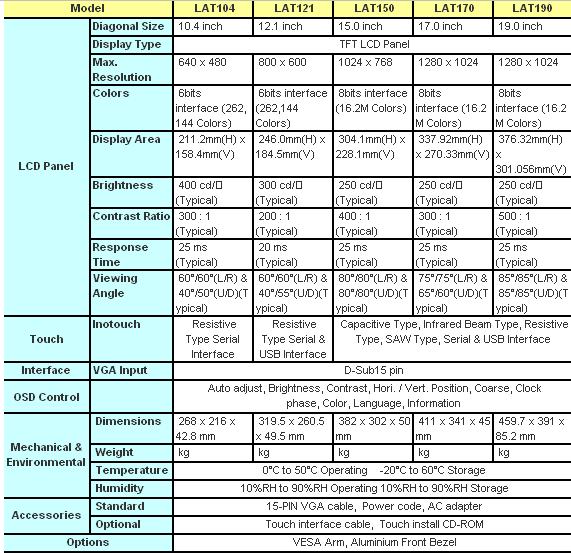

MONITORES TACTO-RESISTIVOS

TOTALMENTE COMPATIBLES CON WINCON



ISaGRAF

Es un software de control que le permite crear sistemas de control local distribuido. Ofrece una combinación de una máquina de control altamente portátil y robusta (Máquina virtual) y un ambiente de desarrollo de aplicaciones muy intuitivo (Sitio de Trabajo)

El ambiente de desarrollo, también conocido como Workbench, trabaja con el lenguaje de control standard IEC61131. La salida de este ambiente de desarrollo es seleccionable como un código fuente en C portátil o código independiente de objetivo CIO (TIC en inglés. La máquina virtual ISaGRAF es un poderoso, rápido y optimizado software que ejecuta el código TIC.

Ideal para pequeñas aplicaciones que requieran estar contenidas. Su diseño robusto puede manejar un número grande de Entrdas/Salidas. Múltiples máquinas virtuales pueden operar en el mismo procesador a diferentes velocidades de barrido. Múltiples procesadores pueden ser incorporados en un solo proyecto, permitiendo la existencia de diferentes sistemas operativos y diferentes procesadores en una sola.

Los datos de una máquina virtual pueden ser exportados en forma transparente a otra máquina local, a través de una RED o de un link de comunicaciones.

La serie de herramientas de ISaGRAF le permiten escribir sus propios drivers, agregar bloques de funciones específicos al mercado, conectar a sistemas de nivel más alto o convenientemente hacer su propio producto. Esto último lo convierte en un paquete único que preserva su propiedad intelectual.

Las opciones mejoradas de ISaGRAF transforman a este sorprendente controlador en lo mejor de las lineas de PLCs, DCS o RTUs., debido a que el control gana características como calidad de datos, tiempos de ejecución extremadamente bajos, secuencias de eventos, tendencias, alarmas, sincronización del procesador, soporte de GPS y redundancia. Por ello casi todos los mayores proveedores de automatización están usando la tecnología ISaGRAF en su nueva generación de productos.



CPUs
WP-8146-1500 1 slot base, Indusoft 1500 tags and ISaGRAF Windows CE Controller $2,999
WP-8441 4slotbase,520MhzCPU,48MBFlash,128MBSDRAM,VGAPort,1GBMicro SD, 10 /100 MB Ethernet Ports, USB Port and 4 Serial ports $1,599.00
WP-8446 4 slot base, Indusoft 300 tags and ISaGRAF Windows CE Controller $2,299.00
WP-8446-1500 4 slot base, Indusoft 1500 tags and ISaGRAF Windows CE Controller $3,199.00
WP-8447 4 slot base, ISaGRAF Windows CE controller $1,799.00
WP-8449 4 slot base, Indusoft 300 tags Windows CE Controller $2,199.00
WP-8449-1500 4 slot base, Indusoft 1500 tags Windows CE controller $2,899.00
WP-8841 8slotbase,520MhzCPU,48MBFlash,128MBSDRAM,VGAPort,1GBMicro SD, 10 /100 MB Ethernet Ports, USB Port and 4 Serial ports $1,699.00
WP-8846 8 slot base, Indusoft 300 tags and ISaGRAF Windows CE Controller $2,399.00
WP-8846-1500 8 slot base, Indusoft 1500 tags and ISaGRAF Windows CE Controller $3,199.00
WP-8847 8 slot base, ISaGRAF Windows CE controller $1,899.00
WP-8849 8 slot base, Indusoft 300 tags Windows CE Controller $2,299.00
WP-8849-1500 8 slot base, Indusoft 1500 tags Windows CE controller $2,999.00



Bases de Expansión


  • W-8430-G: Expansión Ethernet de cuatro ranuras
  • W-8830-G: Expansión Ethernet de ocho ranuras
  • W-87K4-G: Expansión RS485 de cuatro ranuras
  • W-87K5-G: Expansión RS485 de cinco ranuras
  • W-87K8-G: Expansión RS485 de ocho ranuras
  • W-87K9-G: Expansión RS485 de nueve ranuras




Analog Modules
I-87013W: 4 RTD inputs US489
I-87017W: 8 analog V/ I inputs US379
I-87018W: 8 Thermocuple inputs US399
I-8017HW: 8 analog V/ I inputs, 14-bit 100KHz samp.rate US739
I-87019RW: Universal 8 Analog V, I or thermocuple with HV protection US559


Digital input/output modules
I-87051W: 16 DC inputs US179
I-87052W: 8 isolated DC inputs US179
I-87053W: 16 isolated DC inputs US209
I-87054W: 8 DC inputs and 8 isolated DC outputs US229
I-87055W: 8 DC inputs and 8 isolated DC outputs US169
I-87057W: 16 DC open collector output US179
I-87058W: 8 isolated AC/DC inputs 250Volts US209
I-87063W: 4 isolated DC inputs y 4 isolated relay outputs US189



I-8050W: Universal 16 DC inputs/ outputs program US209
I-8051W: 16 DC inputs US169
I-8052W: 8 isolated DC inputs (Differential ) US159
I-8053W: 16 Isollated DC inputs (Singe termination) US199
I-8054W: 8 Isol DC inp and 8 Isolated DC out .Open Col US209
I-8055W: 8 DC inputs and 8 DC open Collector outputs US189

Motion Control modules
I-8090W: Three axis module, encoder 16 bit US489
I-8091W: Stepper motor/servo control module, two axis. US529

Communication modules RS-232/RS-422/RS-485
I-8112iW: Two RS-232 ports US209
I-8114W: Four RS-232 ports US229
I-8142iW: Two isolated RS-422/485 ports US229
I-8144iW: Four isolated RS-422/485 ports US319



Para información adicional por favor CONTACTENOS, Díganos que necesita!
