Monitoreo
de Potencia y Energía |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Monitoree
su equipo eléctrico por el más bajo costo posible. Controle
sus consumos, y recorte los gastos y demanda de energía. Utilizando
estos dispositivos en combinación con otros de nuestros productos,
usted puede controlar, monitorear y obtener reportes de su consumo de
energía. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Estos transductores de potencia son ideales para sistemas de manejo de energía.
Ellos ofrecen:
-
Medidas
eléctricas precisas (True RMS).
-
Salidas
compatibles con EMS.
-
Compactos
y fáciles de instalar.
-
Se
interfasan con transformadores de corriente de 5A o CTs miniatura.
-
Instalación
de bajo voltaje.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

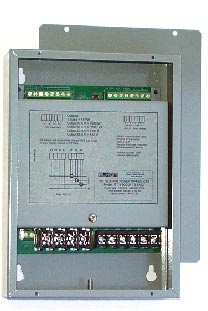

ET3 - Avanzado transductor de poder |
|
|
| |
El avanzado transductor de energía ET3 agrega la energía comprensiva y exacta que supervisa a los sistemas de gerencia del control y de la energía. Puede ser instalado en sencillo, partido o tres fases. Además de cuatro salidas análogas y de una salida de pulso, el transductor ofrece comunicación digital RS-485 (Modbus) para monitorear más de 20 parámetros eléctricos. Un Módulo display remoto opcional realza las aplicaciones del ET3. |
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
Características:
- Alta precisión (0.5%), true RMS
- Señales de salida ópticamente aisladas (hasta 3250V)
- Señales de salida compatibles con cualquier sistema estándar EMS
- Comunicación digital via RS-485 (MODBUS RTU)
- Acepta voltajes hasta 600VAC directamente
- Cálculos de la demanda de la ventana del balanceo
- Módulo display remoto opcional
- Bajo costo
|
|
|
|
|
|
|
| Hoja de Datos |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ETM1-
Transductor TRMS de potencia para una fase |
|
|
|
El
ETM1 es un transductor de potencia de RMS real, de muy bajo costo, que entrega
pulsos proporcionales al consumo de energía (watt-hora) y 2 señales
análogas proporcionales a otros parametros. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
Características:
- Medidas precisas
(True RMS).
- Compatible con
EMS : Pulsos SPDT lentos para DDC, Pulsos de 100ms estándar para
totalizadores y contadores, dos salidas análogas de 5 V.
- Conexión
directa a 240VAC.
- Sensores de
corriente estándar de 5A o MCT pequeños Que pueden eliminar
la necesidad de transductores de potencia.
- Inmunidad contra
conexión inversa.
- Instalación
fácil y rápida (Din Rail).
|
|
|
|
|
|
|
| Hoja
de Datos |
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ETM2-
Transductor de potencia de fase partida
|
|
|
|
El
ETM1 es un transductor de potencia de RMS real de fase partida, de muy bajo
costo, que entrega pulsos proporcionales al consumo de energía (watt-hora)
y 2 señales análogas proporcionales a otras potencias. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
Características:
- Medidas precisas
(True RMS).
- Compatible con
EMS : Pulsos SPDT lentos para DDC, Pulsos de 100ms estándar para
totalizadores y contadores, dos salidas análogas de 5 V.
- Conexión
directa a 240VAC.
- Sensores de
corriente estándar de 5A o MCT pequeños Que pueden eliminar
la necesidad de transductores de potencia.
- Inmunidad contra
conexión inversa.
- Instalación
fácil y rápida (Din Rail).
|
|
| |
|
|
|
|
| Hoja
de Datos |
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
MOC1-
Transductor TRMS de potencia para 3 fases |
|
|
|
El
MOC1 es un transductor de potencia trifásico (True RMS), de muy bajo
costo, que entrega pulsos proporcionales al consumo de energía (watt-hora)
y 2 señales análogas, una entrega valor instantáneo
de la potencia real (Watts), y la otra puede ser configurada para entregar
VA, corriente promedio, voltaje promedio o factor de potencia. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
Características:
- Medidas precisas
(True RMS).
- Señales
de salida compatibles con EMS: Pulsos lentos para kW/h, y 0-5 VCD (
o 4-20mA opcional) para kW o kVA, Iabc, Vabc o Factor de potencia.
- Conexión
directa a 600 VAC con transformadores aislados incluidos.
- Sensores de
corriente estándar de 5A o MCT pequeños, Que pueden eliminar
la necesidad de transductores de potencia..
- Ideal para instalaciones
de bajo voltaje.
- Comunicaciones
por RS485 disponibles.
|
|
|
|
|
|
|
|
|
|
|
| Hoja
de Datos |
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
MCT-
Sensores de corriente de núcleo sólido |
|
|
 |
|
Características:
- Sensores de
corriente para los transductores de potencia EMT1, EMT2 y MOC1.
- Los sensores
de corriente MCT no producen descargas altas de voltajes cuando se abren,
por el contrario generan una señal de salida de bajo voltaje
por lo que no necesitan protecciones extra.
|
|
|
|
|
|
|
|
|
|
| Hoja
de Datos |
|
|
|
|
|
|
|
|
|
MCT05 Imax=75A
MCT1 Imax=150A
MCT2 Imax=300A |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
MSCT-
Sensores de corriente de núcleo dividido |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
Características:
- Transformadores de corriente
para todos nuestros transductores de potencia.
- Los sensores
de corriente MCT no producen descargas altas de voltajes cuando se abren,
por el contrario generan una señal de salida con niveles de mV
por lo que no necesitan protecciones extra.
NOTE: Los sensores
de corriente MSCT deben ser instalados solo en conductores recubiertos.
|
|
|
|
|
|
|
|
|
| Hoja
de Datos |
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
MSCT1 Imax=150A
MSCT2 Imax=600A
MSCT3 Imax=1500A
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ETVI-
Transductor de voltaje a corriente |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
Características:
- Solución de bajo
costo
- Alta exactitud
- Bloqueo de salida manual
- Indicador de lazo de
corriente
- Pequeño y fácil
de instalar
Aplicación: La tarjeta
de dos canales ETVI convierte voltaje análogo, típicamente
de 0 a 10 VCD, en una señal industrial estándar de 4-20
mA. Esta tarjeta puede ser utilizada para interfasar un panel DDC genérico,
que entregas una señal de voltaje, con cualquier dispositivo activado
por corriente.
|
|
|
|
|
|
|
|
| Hoja
de Datos |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Para mayor
información o precios, CONTACTENOS,
háganos saber que necesita!!
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
