Relés |
|
|
|
|
|
|
| |
|
|
Cuando compra relés externos, siempre se enfrenta a una gran cantidad de inconvenientes?..…
|
|
|
|
| |
|
… Ahora le presentamos nuestra nueva generación de relés.
Mire las ventajas |
|
|
|
|
|
|
|
|
|
|
|
1. Tamaño
La mayoría de los relés ocupan gran cantidad de espacio en el tablero eléctrico. Nuestro relé más grande mide menos de 3cm.
|
|
|
2. Cableado
Generalmente se requiere gran cantidad de cableado para conectar las terminales a un punto común. Nuestros relés utilizan unos puentes fáciles de conectar que evitan tanto cableado
|
|
|
|
|
|
|
3. Marcación
Si utiliza mas cableado quiere decir que necesita más marcaciones, y por lo tanto gasta mas dinero. Pero con nuestros relés hace menos cableado, por lo que gasta menos dinero |
|
4. Visualización del estado
Los fabricantes de relés acostumbran implementar sistemas mecánicos para mostrar si el relé esta activado. Sin embargo, hay que estar muy cercas para poderlo apreciar. Nuestros relés vienen con un LED de gran intensidad, que indica el estado. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| Ahora usted puede utilizar nuestros relés para cualquier aplicación industrial. |
| |
| Evítese molestos y demorados procesos de mantenimiento con relés convencionales. |
| |
Relés de interfase...Una alternativa muy económica que usted puede encontrar con NOSOTROS.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Mecánicos
de Bobina |
|
De
estado sólido (control) |
|
De
estado sólido (potencia) |
|
|
 |
|
|
 |
|
|
|
 |
|
|
|
|
AC: 10A / 250V AC1
DC: 0,5A @ 110V DC
|
|
Carga: 3A @ 264VAC
Carga: 2A @ 50VDC
|
|
|
|
|
|
|
|
|
|
Carga: 5A @ 110/220 VAC
Carga: 75A @ 600 V AC/DC
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Entre nuestros productos contamos con relés mecánicos de bobina, y también relés de estado sólido, ideales para soluciones de alta conmutación
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

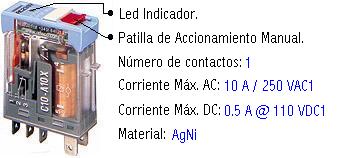

Serie
C10-A10X |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
Información General
- Relé de propósito general
- Aplicaciones de entrada/salida de PLC
- Carga máxima de AC: 10A / 250V AC1
- Carga máxima de DC: 0,5A @ 110V DC1
El C10 es un relé industrial conectable totalmente equipado y características específicas para aplicaciones de entrada/salida de automatización. Tiene una capacidad de corte de 10A, y puede ser alimentado con tensión máxima de 230Vca.
Para aplicaciones de entrada, empleamos un contacto bifurcado especialmente diseñado para manejar cargas de baja señal desde 1mA.
Características:
- Cinco colores para una más fácil identificación
- Botón de prueba manual con doble función: pulsa y enclava
- Doble ventana de indicación mecánica
|
|
|
| |
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
Vida
Eléctrica y Mecánica: Nuestros relés están
especialmente diseñados tanto para aplicaciones industriales como
para la conmutación de señales débiles como las requeridas
en aplicaciones de entrada a autómatas programables.
Los materiales de
contacto estándares son: AgNi para cargas de 10A, y AgNi +3u para
conmutación de baja señal mediante contacto bifurcado.
Estos relés
están diseñados para una vida eléctrica de 100.000
operaciones como mínimo a plena carga, y una vida mecánica
superior a 20X10E6) maniobras a un régimen de 6.000 op/hora.
Materiales
y Temperaturas: Todas las piezas están fabricadas con
materiales de alto rendimiento y auto extinguibles especialmente elaborados
para la industria eléctrica. Resisten temperaturas de hasta 130°C
sin deformación. Temperaturas de trabajo y almacenamiento de -20°C...+60°C
y -20°C...+100°C respectivamente.
Bobina:
El incremento de temperatura en conexión permanente,
a tensión nominal, es de 45°C en CA y 35°C en CC (medido
por el método de resistencia).
Todas las bobinas
están calculadas para resistir una sobretensión, en conexión
permanente y a 60°C de temperatura ambiente, de 1.1 de la tensión
nominal.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Relés
de Estado Sólido |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Nuestra
línea de relés de estado sólido incluye soluciones
de baja y alta potencia. |
|
|
Ofrecemos
modelos de máximo 3 amperios para operaciones de control, y para
soluciones en potencia ofrecemos modelos de hasta 76 amperios. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Relés
de Estado Sólido Para Baja Potencia |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
El
nuevo relé de estado sólido CSS se presenta en estas
tres versiones, dos para corriente alterna y una para corriente continua,
- Relé
estado sólido un contacto NA Salida: corriente alterna CSS AC:
- Aplicaciones: Especialmente indicado para conmutar cargas inductivas en AC así
como la conexión de motores, electroválvulas, selenoides…
Control Tensión de operación DC 3,5 - 32 v, Tensión de
reposición =2,5 v, Corriente absorbida 10 mA. Incluye estabilizador
de corriente e indicación luminosa mediante diodo LED amarillo.
Salida Número de polos 1 NA, Tensión máxima 264 v, Intensidad
máxima 3 A, Temperatura máxima trabajo 60ºC, Temperatura
máxima almacenamiento 100ºC, Caída de tensión
<1,5 v, Corriente de fuga (230v/50Hz) 0,55 mA.
- Relé
estado sólido un contacto NA Salida: corriente alterna, paso
por cero CSS AZ:
- Aplicaciones:
Especialmente indicado para conmutar cargas resistivas o poco inductivas
así como la conexión de lámparas de incandescencia,
conmutación de calefactores, señalización...
Control:
Tensión de operación DC 3,5 - 32 v, Tensión de
reposición =2,5 v, Corriente absorbida 10 mA. Incluye estabilizador
de corriente e indicación luminosa mediante diodo LED amarillo.
Salida:
Número de polos 1 NA, Tensión máxima 264 v, Sincronizado,
Intensidad máxima 3 A, Temperatura máxima trabajo 60ºC,
Temperatura máxima almacenamiento 100ºC, Caída
de tensión <1,5 v, Corriente de fuga (230v/50Hz) 0,55 mA.
- Relé
de estado sólido un contacto NA Salida: corriente continua CSS
DC:
- Aplicaciones: Especialmente indicado para conmutar cargas tanto resistivas como inductivas
en DC así como la conexión de motores de DC, solenoides
en general señalización, lámparas….
Control:
Tensión de operación DC 3,5 - 32 v, Tensión de
reposición =2,5 v, Corriente absorbida 3 mA, Incluye estabilizador
de corriente e indicación luminosa mediante diodo LED amarillo
y varistor para proteger el transistor de salida.
Salida: Número
de polos 1 NA, Intensidad máxima 2A, Tensión máxima
50 v, Tensión de caída máxima 1,3 v, Corriente
de fuga <10 µA, Temperatura máxima trabajo 60ºC.
Temperatura máxima almacenamiento 100ºC. Máxima frecuencia
de trabajo 300 c/s
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Relés
De Estado Sólido Para Alta Potencia |
|
|
|
|
|
|
|
Estos
dispositivos semiconductores cuentan con posibilidad de montaje en riel
DIN, y son ideales para aislar los elementos de potencia industrial
de los PLC. Además posee mayor aprovechamiento del espacio, conmutan
válvulas, bobinas y contactores de alta potencia.
Las
ventajas que usted tiene con este tipo de Relé son: Corriente hasta
de 5Amp, Voltajes AC 110 y 220 Voltios, Voltajes DC 100 y 200 Voltios.
Y corrientes hasta de 75Amp, Voltajes de 600 AC/DC Que
aplicaciones podría usted tener con este tipo de dispositivo: 1.
Encendido de motores, embragues y frenos magnéticos.
Los relés OPTEC para motores reemplazan los contactores utilizados
en encendido de motores.
Este tipo de dispositivo se utiliza para conmutar motores monofásicos
y trifásicos, inversión de dirección de motores, arrancadores
suaves de motores, conmutación de bobinas.
VENTAJAS:
Trabajan en ambientes difíciles con polvo o aceite.
No requiere mantenimiento.
Ninguna partícula puede penetrar el dispositivo herméticamente
sellado. OTRAS
APLICACIONES:
Inyectoras, Sopladoras, Extrusoras, Termoformadoras, Unidades de enfriamiento,
Dosificadoras, Mezcladoras, Hornos industriales y de laboratorio.
Módulos
de entrada / salida.
Empacadoras, Válvulas neumáticas e hidráulicas, Contactores,
Dosificadoras, Señales de entrada y salidas de PLC Motores:
Bandas transportadoras, Bomba, Compresores, Embragues, Frenos magnéticos,
Refrigeración, Ventiladores.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Para mayor
información, CONTACTENOS,
háganos saber que necesita!!
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
