Super CPLs Serie T100


Todo o que você queria num CLP e o melhor de todo... ...a um Preço Excelente

Todos os CLP serie T100 incluem:

  • 2-Canais de Controle de Movimento para motores Stepper o Servo (Até 10000pps por canal). Suportam posicionamento absoluto ou comandos de movimento incremental
  • 2-Canais de saída de Modulação de Ancho de Pulso (PWM)
  • 2-Canais de entrada de contador de Alta Velocidade (Aceita encoders em quadratura)
  • 4-Canais de entradas de interrupção
  • 8-Canais 10-bit AD (DA no usado), or 6-Canais 10-bit AD + 2-Canais DA.
  • Relógiodata de Tempo real (Ano, Dia, Mês, Hora, Min, Seg, Dia de a semana) com opção de suporte de bateria.
  • 3 Puertos seriales independientes: 2x RS232 y 1x RS485
  • Interfase para terminais, código de barras, modem, etc
  • Maquina interior de cálculos PID Computation
  • Lógica Escala (Ladder) + 256 funções definidas por o usuário em linguagem BASIC
  • 256 Reles Internos, 64 temporizadores( resolução de 0.1s y 0.01s ), 64 Contadores
  • 6016 Words de EEPROM para memoria de programa.
  • 1700 Words de EEPROM memoria de dados de usuario
  • 4000 Words (16-bit) de Memoria Ram de usuario


Todos os Super CLPs têm comunicaçoes MODBUS

Estao prontos para qualquer interface ou SCADA, e podem ser integrados com outros sistemas de automaçao



Famoso magazine fala de os nossos PLCs!

Serie T100MD

T100MD888+         T100MD1616+             T100MD2424+
8 I/O Analogas
6 x ADI -10 bit, 0-5V
2 x DA - 8 bits, 0-5V

8 Saídas Digitais
inclue 2 x PWM 10A @24VDC
inclue 2 x saídas de pulso para motor stepper .

8 Entradas Digitais (24V NPN)
inclue entradas especiai tais como interrupçoes , encoder de alta velocidade , etc


5 I/O Analogas
4 x AD- 10 bit 0-1V x2 y 0-5V x2
1 x DA- 8 bits (0-20mA)

16 Saídas Digitais
1A @24VDC cada uma.
inclue PWM saídas de pulso para motor stepper .

16 Entradas Digitais (24V NPN)
inclue entradas especiais tales como interrupcoes , encoder de alta velocidade , etc


8 I/O Analogas
6 x ADI -10 bit, 0-5V
2 x DA - 8 bits, 0-5V

24 Saídas Digitais
inclue 2 x PWM 10A @24VDC
inclue 2 x saídas de pulso para motor stepper .

24 Entradas Digitais (24V NPN)
inclue entradas especiais tais como interrupcoes , encoder de alta velocidade , etc



Exemplo de instalaçao T100MD

Para usuarios por primeira vez poden comprar os Kit de inicio que incluen CLP, cabo , software de programaçao e manuais


Porque os chamamos SUPER CLPs?



Super rápido desanvolvimento e programaçao

Descobrira o extremadamente fácil que é fazer tarefas complexas usando a linguajem Ladder+BASIC. Com os altos custos de engenheira hoje em dia, tempos de desenvolvimento mais curtos representam grandes economizo às empresas.



Extremadamente fácil de aprender

O nosso software TRILOGI, com seu capacidade de simulação em tempo real, é usado em educação para ensinar em programação de PLCs. (Click em"Descarregas" para obter o software demonstrativo de graça ) Não leva mais de media horaaprender a criar seu próprio programa em escala e correr uma simulação de prova no seu próprio PC. Pode evaluar a facilidade de nosso sofware e se dar conta



Poderesos

Os nossosSuper PLCs têm I/Os análogas, portos LCD , PWM, controladores de motor de passo , interrupções, entradas para encoder, pulse frequency mediçãode freqüência de pulso, Relógio/Calendário de tempo real , porto RS232, porto de redes RS485 , PID e mais ! Cada SuperPLC incorpora um arsenal de características que só se conseguem como módulos opcionais na maioria de as outras marcas de PLC . Adicionalmente, os comandos em BASIC simplificam enormemente o uso de estas opções.





TCP/IP

Descobrira o extremadamente fácil que é fazer tarefas complexas usando a linguagem Ladder+BASIC. Com os altos custos de engenharia hoje em dia, tempos de desenvolvimento mais curtos as empresas podem economizar muito dinheiro e tempo.



Intercambio Dinamico de Dados DDE

Com os nossos SuperPLCs pode recoger datos remotos via Internet ou via rede LAN corporativa obter os dadosvariáveis de processo na folha de calculo Excel , para analiseis ou reportes (requer o softwareTRi-ExcelLink ). Você também pode criar sua própria aplicação GUI de controle por PLC muito fácil.



Muito baixo Custo

Os SuperPLCs estão dirigidosaos engenheiros, empresas e OEM que desejem baixar os custos de automatizar , de aqui que nossos preços sejam tão baixos . Faça a prova e descubra como com nossos SuperPLCs pode lograr um alto nível de automação a um preço excelente que pode chegar a ser até a terceira parte de o que paga por seu marca atual!



Como é o Software e a Programaçao?

A maioria dos PLCs da industria se programam numa linguagem altamente especializado e divulgado chamado "Linguagem de Contatos", "Lógica de Escada" ou "Ladder Logic". Esta metodologia foi das primeiras e seu fortaleza radica no uso de entradas e saídas digitais, mas quando se necessitam processar dados em forma numérica, fazer matemática, armazenamento de dados o comunicações converte-se em algo bastante complexo.

Alguma vez têm tratado de programar um módulo análogo num CLP? Acostuma iniciar-lo, adquirir o valor armazenar-lo, fazer as conversões e escalamento correspondente. Em geral requer de um grande conhecimento de sistemas digitais. Têm tratado de escrever uma nova função ou um novo protocolo de comunicação como Fieldbus, Modbus ou qualquer outro que não este incluído nos portos de comunicação de seu CLP? Estas sao as ocasiões em que poderá valorar os nossos equipamentos CLPS

Por outro lado, os computadores de escritório são programados tipicamente em linguagens de alto nível tais como BASIC, C, PASCAL, C++, Java, etc. Estes poderosos linguagens estão orientados ao processamento de dados pero no para o uso de entradas y salidas digitais,como no caso de CLPs.

Misturando estes duas importantes tecnologias de programaçao em um só, temos inventado a primeira linguagem industrial "Ladder+ Basic" de PLCs , que pode dirigir sofisticadas tarefas com só umas poucas linhas de código. Também temos desenvolvido nosso altamente aclamado Internet TRiLOGI TL5.1 com programa Editor, Compilador e Simulador .





Demos uma mirada a nosso software TL5.1


Como pode ver, parte do programa pode ser escrito em ESCALa, usando contatos normais abertos cerrados.

Pode ver que, ainda que este pode ser um programa complexo, só têm duas linhas,já que as tarefas importantes estao dessenvolvdas em linguagem TBasic.


A Funçao #10 ( escrita em TBASIC) é uma funçao"diferenciada" o qual significa que se executara por UmA só vez cuando sea activada
Sem vemos em detalhe a Funçao #10 veremos o simple de programar em TBasic.

Quando pressiona "Start" e logo o pulsador de "Greetings" , seu PLC o saudara com "Good Morning", "Good Afternoon" o"Good Evening" na sua tela LCD ( Poderia ser nossos display MDLCD216 ) dependendo da hora do dia.

Nota: Só necessita usar a linguagem TBASIC só e quandonecessite tal como este exemplo. De outra forma pode usar só ESCALA e o PLC muito felizmente executara circuitos lógicos estandar baseados somente em AND, OR, NOT, temporizadores e contadores!


TBASIC inclue um poderoso set de instruçes para controle que permitem executar as mais sofisticadas tarefas de programaçao!

Alguns exemplos de nossa poderosa programaçao

SETLCD 2,1, " Temperatura=" + ADC(2)*50/4095 + CHR$(223) + "C"

Em uma só linha obtemos o valor analógico de um sensor de temperatura PT100, conectado a traves de nosso Módulo de Temperatura ETRTD2 ao porto análogo #2, fazemos a matemática e a conversão de esta tensão de 0-5VDC a um valor dentro do rango normal de temperatura e logo mostramos na Fila 2,Coluna 1 do display de cristal liquido.

Na tela obtera:

Temperatura= XX ºC

Pode imaginar-lo? Só uma linha para fazer tudo!


TOGGLEIO OUTPUT5

Quando usa a instruçao TOGGLEIO ativada por um contato numa entrada, a saída especificada ( em este caso a saída 5) alternara seu estado. Sem estava Ativada será Desativada e vice versa. Em outras palavras, cada vez que pressione o pulsador da entrada assinada, poderá Ativar o desativar a mesma saída especifica. Nao temnecessidade de pulsadores START- STOP separados

Tem procurado de fazer isto com outras metodologias de programação como ESCALERA, RLLPlus o programaçao etapas? Aseguramos-lhe que requer um muito bom conhecimento.






FOR I=0 TO 5

DM[I]=READMODBUS(13,8,16+I)

NEXT I

MODBUS RTU não é um assunto de comunicações de fácil uso quando se relaciona com a maioria de PLCs. Com os nossos SuperPLCs e o TBASIC, isto sim é muito fácil. Em o exemplo de arriba os registros desde o 16 ao 21 serão lidos desde o ESCLAVO 8 SLAVE 8, a traves do porto numero #3 do PLC e armazenados na memória desde DM[0] até DM[5]. Para MODBUS ASCII só troque 13 por 3.

O protocolo MODBUS jamais foi mais fácil!

Alem disso, sabia que os nossos PLCs podem falar vários protocolos diferentessimultaneamente? Ainda mais, com TBASIC pode escrever qualquer protocolo que necessite o deseje!





STEPSPEED 1,5000,100 STEPMOVE 1, 100000,20


Increivel para os que trabalhamcontrole de movimento com CLPs!

Com só dois instruções definem-se os perfiles de movimento para Motores de Passo e Servo motores

A primeira instruçao configura o canal 1 à máxima velocidade de 5000pps, tomando 100 passos para chegar à velocidade máxima.

O motor de passo se programa para rotar 100000 pulsos e ao terminar o rele 20 é ativado.

Os Nossos CLPs sao os unicos com DUAS canais de movimento incluídos em nossos SuperCLPs

Si, todavia não esta convencido, por favor, descarregue o nosso software demo e os manuais em nossa seção DESCARREGAS




Sim Você pertenhece há um instituto técnico ou universidade pode usar o nosso Software TRILOGInossos TREINADORES DE CLP, para ensinar programaçao escala, sem nenhum custo!. Sónos envia um email a sales@latin-tech.net para nos informar que você provera um link a nosso sitio Web:

http://wwwlt-automation.com/ para que eles descarreguem O software.

Por favor visite o TUTORIAL sobre nosso

Software de Programaçao e Simulaçao TRILOGI

Escrito pelo Prof.T.C. Chang, Purdue University, Indiana.



"Uso TRILOGI na sala de aula. faço que cada estudante descarregue o software einstale-lo no computador da casa. Eles individualmente escrevem, provam e corrigem seus programas de PLCs e logo me enviam um email. Con seus arquivos de programa para probar- lo e nulificar-los. Devido a que TRILOGI permite simulação sem conexão ao PLC, cada estudante é capaz de fazer uma prática de programação e prova de PLC, sem ter que esperar por um turno no custoso laboratório de PLC. Os estudantes desfrutam de usar TRILOGI porque podem operar seus programas na sua casa, sem necessidade do CLP. ¡É fácil de aprender e o custo da versão educativa é ZERO!

Prof John Hackworth, Old Dominion Univeristy
http://www.eng.odu.edu



Como conectar Indusoft a traves de seu PLC T100: Conexao

CARTOES DE EXPANSAO E ACESSÓRIOS


EXP4040
      EXP1616R   MX-RTC     AUTO485
Agrega 80 I/Os de expansao a culquer de nossos CLPs T100MD

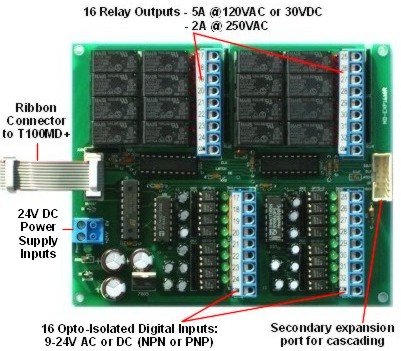

Agrega cascadas de 16 entradas optoacopladas de DC e 16 saídas de rele de 5amp

Opçao de data e Hora real para nossos PLCs T100MD
Converte os portos de comunicaçao RS232 a Rs485 e viceversa




DIN-KIT-2 T100MD DIN-KIT-3 T100MX

Modulos Seriais

Estaçoes de CLP



Riel Din para series MD y H Riel Din para MXy 40H


16 bits de resoluçao. Conexao RS485. Podem se conectar a qualquer marca de CLP

Muitas opcoes de baixo custo para visualizar informacao do CLP
Para rápidos desenvolvimentos, prototipos ou treinamento com CLPs


NOVAS TECNOLOGIAS PARA OS NOSSOS SUPER CLPs


Você já sabe que o programa TLServer que vêm com seu software de programação TRiLOGI lhe permite conectar os nossos PLCs à rede ethernet / internet sem necessidade de comprar hardware adicional. Mas debidamente a isso, requiere se de um computador que este ligadp as 24 horas.

Com o XServer, já não necessita nenhum PC já que o XServer é um computador Stand alone com firmware e que incorpora a maioria da funcionalidade do TLServer. O XServer permite até 4 conexões simultâneas TCP/IP , de aqui que os programas Cliente como o TRiLOGI/ExcelLink ou seus próprios programas em Java podam se conectar ao PLC via o XServer simultaneamente

Um XServer pode proporcionar conexão TCP/IP a um unico PLC a traves de seu porto RS232 , ou até 255 PLCs sem você conecta el XServer aos portos RS485 via por medio de um conversor Auto485 .

Quando se conecta a um só PLC, o programa do PLC pode comandar o XServer para mandar e-mails com contendidos dinâmicos em tempo real ou abrir uma conexão TCP/IP a um TLServer ou XServer remoto e se comunicar com un PLC remoto! Isto é o que algumas vezes se conhececomo comunicação "M2M" (machine-to-machine) expandindo o alcance de controle de sua aplicação com nosso CLP!



O extremadamante compacto Ethernet XServer , 1.5"(W) x 2.75"(L) agrega um porto ethernet a os CLPs da serie MD e MX. ao se conectar à REDE de sue escritorio ou casa, proporciona um gateway TCP/IP permitiendo que os CLPs sejam remotamente programados, monitorados e controlados a traves da RED LAN ou Internet.



Que lhe voce pensa se por em contato com o seu CLP a traves de um Navegador da Web ( Web Browser) ?

Que outro CLP que conheça lhe permite fazer isto e a muito baixo custo?

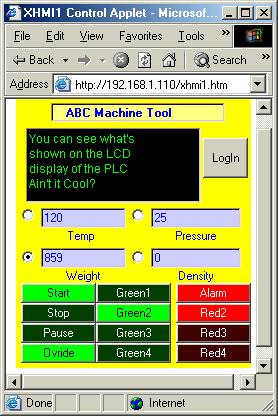

O XServer pode reseber até 6 Java applets os quais podem ser abertos desde qualquer navegador habilitado para Java tal como o Internet Explorer or o Netscape Navigator. Atualmente, todos os XServers sao despachados com um painel de controle generico, com alguns pulsadores vermelhos e verdes e quatro variáveis numericas também com uma replica do que se moestra o display do CLP ( como se mostra na figura da derecha)

O usuário pode usar o applet de controle no seu programa de controle e adaptar-lo com marcações ou nomes próprios para os pulsadoresas variáveis sem necessidade de escrever um a só linha de código!

Esta é a forma mais rápida de ter uma interface a traves da web sem aprender nada de Programaçao em Java. Você pode usar sua PDA tal como uma Pocket PC ou Palm com suporte de Java para usar o Applet e controlar seu equipamento, como se mostra na figura da esquerda. Por favor leia o manual do usuário do XLServer para aprender mais de esta maravilhosa interface a traves da web. Alguns fabricantes (de mais de 200 unidades ao ano) podem solicitar um Applet em Java feito em forma especifica para sua aplicaçao.

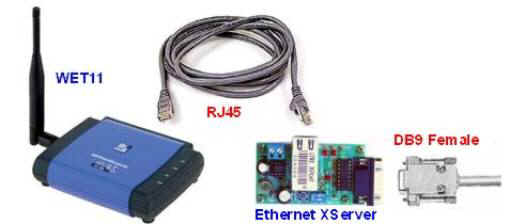

COMUNICAÇOES E REDES LAN Wi-Fi


Sem sua empresajá tem infraestructura de redes inalambricas, você podeconectar o XServer facilmente por médio de um econômico Ponte Inalambrico Ethernet tal como o WET11 ( feito por Linksys ) . Todo lo que necessita fazer é primeiro programar o WET11 para integrar-lo dentro de a rede WiFi, logo conectar um cabo categoria CAT5 até o porto Ethernet do XServer e assim seus PLCs serao parte da rede LAN da empresa! Imagine-se caminhando a traves da empresa e observando os dados de seus processos em seu Pocket PC o PDA inalambrica.

.

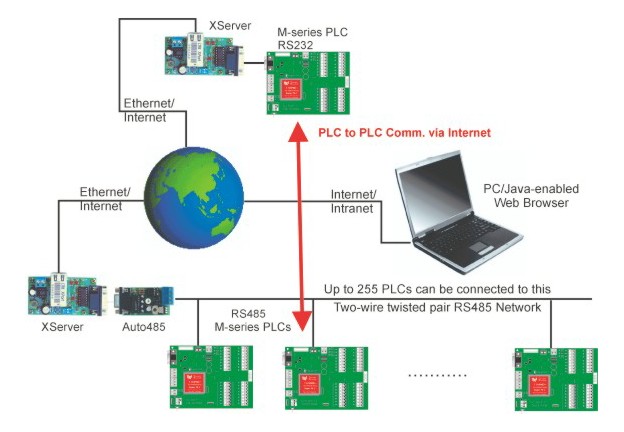

          REDES DE PLCs USANDO EL XSERVER
O que sempre tinha buscado!
Nao esqueça observar os nossos novedosos CLPs com Windows CE

Para qualquer informaçao adicional CONTATE-NOS Deixe-nos saber sua necessidade
